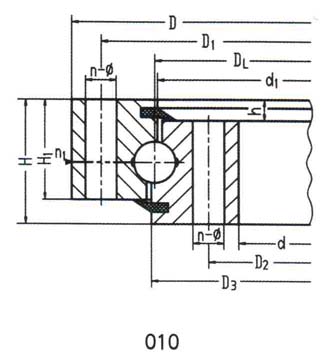

单排四点接触式回转支承(01)

单排四点接触式回转支承(01)

单排四点接触式回转支承(01)的结构特点.性能.适用范围
　　单排四点接触球式回转支承由两个座圈组成，结构紧凑，重量轻，钢球与圆弧滚道四点接触，能同时承受轴向力、径向力和倾翻力矩�；刈绞渌突附硬僮骰行⌒推鹬鼗屯诰蚧裙こ袒稻裳∮�。

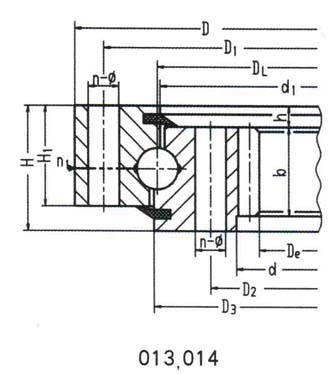

承载曲线圈编号	基本型号			外型尺寸			安装尺寸				结构尺寸					齿轮参数			外齿参数		内齿参数		齿轮圆周力		参考重量 (kg)
	无齿式 D_L mm	外齿式 D_L mm	内齿式 D_L mm	D mm	d mm	H mm	D₁ mm	D₂ mm	n	Φ mm	n1	D₃ mm	d₁ mm	H₁ mm	h	b mm	x	m mm	D_e mm	Z	D_e mm	Z	正火 Z 10⁴ N	调质 T 10⁴ N
1	010.20.200	011.20.200	_	280	120	60	248	152	12	16	2	201	199	50	10	40	0	3	300	98	_	_	_	_	_
2	010.20.224	011.20.224	_	304	144	60	272	176	12	16	2	225	223	50	10	40	0	3	312	105	_	_	_	_	_
3	010.20.250	011.20.250	_	330	170	60	298	202	18	16	2	251	249	50	10	40	0	4	352	86	_	_	_	_	_
4	010.20.280	011.20.280	_	360	200	60	328	232	18	16	2	281	279	50	10	40	0	4	384	94	_	_	_	_	_
5	010.25.315	011.25.315	013.25.315	408	222	70	372	258	20	18	2	316	314	60	10	50	0	5	435	85	190	40	_	_	_
6	010.25.355	011.25.355	013.25.355	448	262	70	412	298	20	18	2	356	354	60	10	50	0	5	475	93	235	49	_	_	_
7	010.25.400	011.25.400	013.25.400	493	307	70	457	343	24	18	2	401	399	60	10	50	0	6	528	86	276	48	_	_	_
8	010.25.450	011.25.450	013.25.450	543	357	70	507	393	24	18	2	451	449	100	10	50	0	6	576	94	324	56	_	_	_
9	010.30.500	011.30.500	013.30.500	602	398	80	566	434	20	18	4	501	498	70	10	60	+0.5	5	629	123	367	74	3.7	5.2	85
		012.30.500	014.30.500															6	628.8	102	368.4	62	4.5	6.2
9'	010.25.500	011.25.500	013.25.500	602	398	80	566	434	20	18	4	501	499	70	10	60	+0.5	5	629	123	367	74	3.7	5.2	85
		012.25.500	014.25.500															6	628.8	102	368.4	62	4.5	6.2
10	010.30.560	011.30.560	013.30.560	662	458	80	626	494	20	18	4	561	558	70	10	60	+0.5	5	689	135	427	86	3.7	5.2	95
		012.30.560	014.30.560															6	688.8	112	428.4	72	4.5	6.2
10'	010.25.560	011.25.560	013.25.560	662	458	80	626	494	20	18	4	561	559	70	10	60	+0.5	5	689	135	427	86	3.7	5.2	95
		012.25.560	014.25.560															6	688.8	112	428.4	72	4.5	6.2
11	010.30.630	011.30.630	013.30.630	732	528	80	696	564	24	18	4	631	628	70	10	60	+0.5	6	772.8	126	494 .4	83	4.5	6.2	110
		012.30.630	014.30.630															8	774 .4	94	491 .2	62	6.0	8.3
11'	010.25.630	011.25.630	013.25.630	732	528	80	696	564	24	18	4	631	629	70	10	60	+0.5	6	772 .8	126	494 .4	83	4.5	6.2	110
		012.25.630	014.25.630															8	774 .4	94	491 .2	62	6.0	8.3
12	010.30.710	011.30.710	013.30.710	812	608	80	776	644	24	18	4	711	708	70	10	60	+0.5	6	850 .8	139	572 .4	96	4.5	6.2	120
		012.30.710	014.30.710															8	854 .4	104	571 .2	72	6.0	8.3
12'	010.25.710	011.25.710	013.25.710	812	608	80	776	644	24	18	4	711	709	70	10	60	+0.5	6	850 .8	139	572 .4	96	4.5	6.2	120
		012.25.710	014.25.710															8	854 .4	104	571 .2	72	6.0	8.9
13	010.40.800	011.40.800	013.40.800	922	678	100	878	722	30	22	6	801	798	90	10	80	+0.5	8	966 .4	118	635 .2	80	8.0	11. 1	220
		012.40.800	014.40.800															10	968	94	634	64	10. 0	14. 0
13'	010.30.800	011.30.800	013.30.800	922	678	100	878	722	30	22	6	801	798	90	10	80	+0.5	8	966 .4	118	635 .2	80	8.0	11. 1	220
		012.30.800	014.30.800															10	968	94	634	64	10.0	14. 0
14	010.40.900	011.40.900	013.40.900	1022	778	100	978	822	30	22	6	901	898	90	10	80	+0.5	8	1062.4	130	739.2	93	8.0	11. 1	240
		012.40.900	014.40.900															10	1068	104	734	74	10.0	14. 0
14'	010.30.900	011.30.900	013.30.900	1022	778	100	978	822	30	22	6	901	898	90	10	80	+0.5	8	1062.4	130	739.2	93	8.0	11.1	240
		012.30.900	014.30.900															10	1068	104	734	74	10.0	14.0
15	010.40.1000	011.40.1000	013.40.1000	1122	878	100	1078	922	36	22	6	1001	998	90	10	80	+0.5	10	1188	116	824	83	10.0	14.0	270
		012.40.1000	014.40.1000															12	1185.6	96	820.8	69	12.0	16.7
15'	010.30.1000	011.30.1000	013.30.1000	1122	878	100	1078	922	36	22	6	1001	998	90	10	80	+0.5	10	1188	116	824	83	10.0	14.0	270
		012.30.1000	014.30.1000															12	1185.6	96	820.8	69	12.0	16.7
16	010.40.1120	011.40.1120	013.40.1120	1242	998	100	1198	1042	36	22	6	1121	1118	90	10	80	+0.5	10	1298	127	944	95	10.0	14.0	300
		012.40.1120	014.40.1120															12	1305.6	106	940 .8	79	12.0	16.7
16'	010.30.1120	011.30.1120	013.30.1120	1242	998	100	1198	1042	36	22	6	1121	1118	90	10	80	+0.5	10	1298	127	944	95	10.0	14.0	300
		012.30.1120	014.30.1120															12	1305.6	106	940.8	79	12.0	16.7
17	010.45.1250	011.45.1250	013.45.1250	1390	1110	110	1337	1163	40	26	5	1252	1248	100	10	90	+0.5	12	1449.6	118	1048.8	88	13.5	18.8	420
		012.45.1250	014.45.1250															14	1453.2	101	1041.6	75	15.8	21.9
17'	010.35.1250	011.35.1250	013.35.1250	1390	1110	110	1337	1163	40	26	5	1251	1248	100	10	90	+0 .5	12	1449.6	118	1048.8	88	13.5	18.8	420
		012.35.1250	014.35.1250															14	1453.2	101	1041.6	75	15.8	21.9
18	010.45.1400	011.45.1400	013.45.1400	1540	1260	110	1487	1313	40	26	5	1402	1398	100	10	90	+0 .5	12	1605.6	131	1192.8	100	13.5	18.8	480
		012.45.1400	014.45.1400															14	1607.2	112	1195.6	86	15.5	21.9
18'	010.35.1400	011.35.1400	013.35.1400	1540	1260	110	1487	1313	40	26	5	1401	1398	100	10	90	+0 .5	12	1605.6	131	1192.8	100	13.5	18.8	480
		012.35.1400	014.35.1400															14	1607.2	112	1195.6	86	15.8	21.9
19	010.45.1600	011.45.1600	013.45.1600	1740	1460	110	1687	1513	45	26	5	1602	1598	100	10	90	+0 .5	14	1817.2	127	1391.6	100	15.8	21.9	550
		012.45.1600	014.45.1600															16	1820.8	111	1382.4	87	18.1	25.0
19'	010.35.1600	011.35.1600	013.35.1600	1740	1460	110	1687	1513	45	26	5	1601	1598	100	10	90	+0.5	14	1817.2	127	1391.6	100	15.8	21.9	550
		012.35.1600	014.35.1600															16	1820.8	111	1382.4	87	18.1	25.0
20	010.45.1800	011.45.1800	013.45.1800	1940	1660	110	1887	1713	45	26	5	1802	1798	100	10	90	+0.5	14	2013.2	141	1573.6	113	15.8	21.9	610
		012.45.1800	014.45.1800															16	2012.8	123	1574.4	99	18.1	25.0
20'	010.35.1800	011.35.1800	013.35.1800	1940	1660	110	1887	1713	45	26	5	1801	1798	100	10	90	+0.5	14	2013.2	141	1573.6	113	15.8	21.	610
		012.35.1800	014.35.1800															16	2012.8	123	1574.4	99	18.1	25.0
21	010.60.2000	011.60.2000	013.60.2000	2178	1825	144	2110	1891	48	33	8	2002	1998	132	12	120	+0.5	16	2268.8	139	1734.4	109	24.1	33.3	1100
		012.60.2000	014.60.2000															18	2264.4	123	1735.2	97	27.1	37.5
21'	010.40.2000	011.40.2000	013.40.2000	2178	1825	144	2110	1891	48	33	8	2001	1998	132	12	120	+0.5	16	2268.8	139	1734.4	109	24.1	33.3	1100
		012.40.2000	014.40.2000															18	2264.4	123	1735.2	97	27.1	37.5
22	010.60.2240	011.60.2240	013.60.2240	2418	2065	144	2350	2131	48	33	8	2242	2238	132	12	120	+0.5	16	2492.8	153	1990.4	125	24.1	33.3	1250
		012.60.2240	014.60.2240															18	2498.4	136	1987.2	111	27.1	37.5
22'	010.40.2240	011.40.2240	013.40.2240	2418	2065	144	2350	2131	48	33	8	2241	2238	132	12	120	+0.5	16	2492.8	153	1990.4	125	24.1	33.3	1250
		012.40.2240	014.40.2240															18	2498.4	136	1987.2	111	27.1	37.5
23	010.60.2500	011.60.2500	013.60.2500	2678	2325	144	2610	2391	56	33	8	2502	2498	132	12	120	+0.5	18	2768.4	151	2239.2	125	27.1	37.5	1400
		012.60.2500	014.60.2500															20	2776	136	2228	112	30.1	41.8
23'	010.40.2500	011.40.2500	013.40.2500	2678	2325	144	2610	2391	56	33	8	2501	2498	132	12	120	+0.5	18	2768.4	151	2239.2	125	27.1	37.5	1400
		012.40.2500	014.40.2500															20	2776	136	2228	112	30.1	41.8
24	010.60.2800	011.60.2800	013.60.2800	2978	2625	144	2910	2691	56	33	8	2802	2798	132	12	120	+0.5	18	3074.4	168	2527.2	141	27.1	37.5	1600
		012.60.2800	014.60.2800															20	3076	151	2528	127	30.1	41.8
24'	010.40.2800	011.40.2800	013.40.2800	2978	2625	144	2910	2691	56	33	8	2802	2798	132	12	120	+0.5	18	3074.4	168	2527.2	141	27.1	37.5	1600
		012.40.2800	014.40.2800															20	3076	151	2528	127	30.1	41.8
