· 静态选型

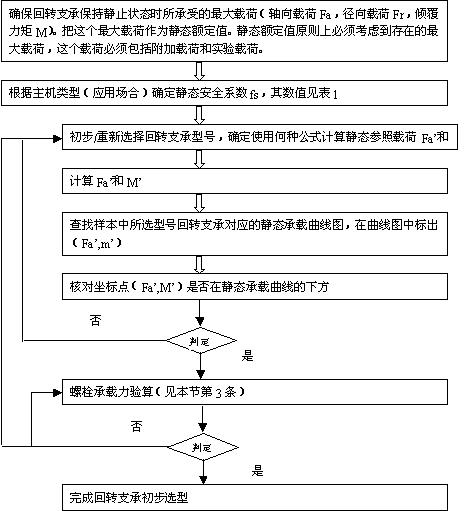

1 ）选型计算流程图
2 ）静态参照载荷 Fa' 和 M' 的计算方法：
·单排四点接触球式：
单排四点接触球式回转支承的选型计算分别按承载角 45 ° 和 60 °两种情况进行。
I、a=45° II、a=60°
Fa'=(1.225*Fa+2.676*Fr)*fs Fa'=(Fa+5.046*Fr)*fs
M'=1.225*M*fs M'=M*fs
然后在曲线图上找出以上二点，其中一点在曲线以下即可。
·单排交叉滚柱式
Fa'=(Fa+2.05Fr)*fs
M'=M*fs
·双排异径球式
对于双排异径球式回转支承选型计算，但 Fr ≦ 10%Fa 时， Fr 忽略不计。当 Fr ≧ 10%Fa 时，必须考虑轨道内侧压力角的变化，其计算请与我们联系。
Fa'=Fa*fs
M'=M*fs
·三排滚柱式
三排滚柱式回转支承选型时，仅对轴向滚道负荷和倾覆力矩的作用进行计算。
Fa'=Fa*fs
M'=M*fs
·动态选型
对于连续运转、高速回转和其它对回转支承的寿命有具体要求的应用场合，请与我公司联系。
·螺栓承载力验算：
·把回转支承所承受的****载荷（没有乘静态安全系数 fs ）作为选择螺栓的载荷。
·查对载荷是否在所需等级螺栓极限负荷曲线以下；
·若螺栓承载能力不够，可重新选择回转支承，或与我公司联系。

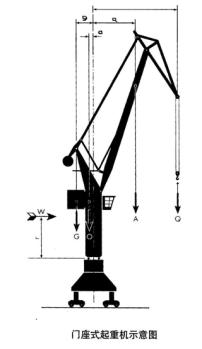

·选型计算距离 - 门坐式起重机（抓斗）

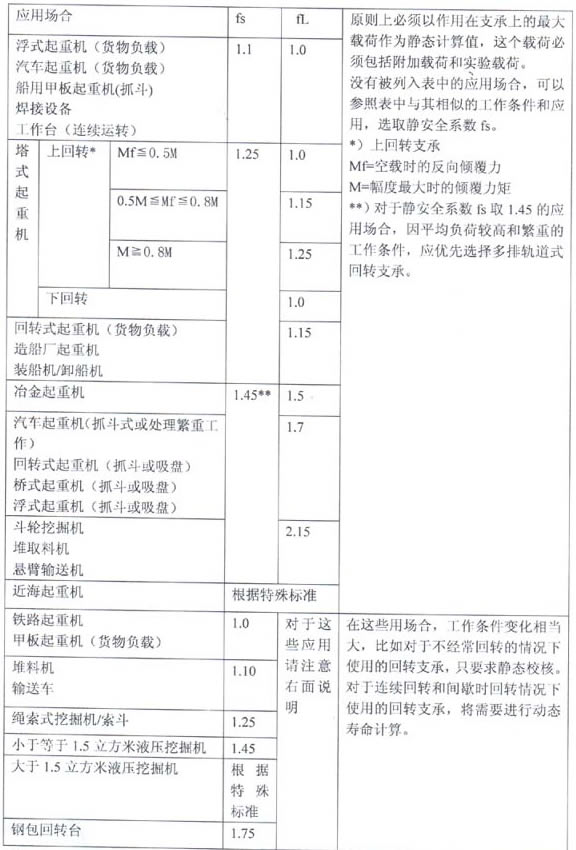

表一
注： fl 为动态安全系数，他必须结合动态承载曲线使用（动态承载曲线不包含次样本中）。它来源于经验和实验。是基于****工作载荷情况下的一个参照值。采用承载能力曲线选型时，****负荷的计算方法推荐如下：
在选择回转支承之前，首先确定对该主机应考虑的静安全系数 fs ，可由表 1 查得。
门坐式起重机（抓斗）： fs=1.45
已知****静载荷出现在幅度****时，其载荷计算公式如下：
·计八级风力的****工作载荷
轴向力 Fa=Q+A+O+G
倾覆力矩： M=Q*lmax+A*amax+W*r-O*o-G*g
2) 不计风力，考虑 25% 实验负荷的载荷
轴向力： Fa=1.25Q+A+O+G
倾覆力： M=1.25Q*lmax+A*amax-O*o-G*g
例：已知一抓斗港口吊****幅度时的工作负荷和幅值为：
Q=260KN lmax=23m
A=75KN amax=11m
O=450KN o=0.75m
G=900KN g=3m
W=27KN r=6.5m
·八级风力时的****工作载荷：
Fa=Q+A+O+G=260+75+450+900=1685KN
M=Q*lmax+A*amax+W*r-O*o-G*g=260*23+75*11+27*6.5-450*0.75-900*3=3943KNm
2) 不计风力，考虑 25% 试验负载时的****工作载荷
Fa=1.25Q+A+O+G=325+75+450+900=1750KN
M=1.25Q*lmax+A*amax-O*o-G*g=325*23+75*11-45*0.75-900*3=5566.3KNm
·不计风力时****工作载荷
Fa=1685KN
M=Q*lmax+A*amax-O*o-G*g=260*23+75*11-450*0.75-900*3=3767.5KNm
选用符合情况 2 作为静态计算的工作载荷。
回转支承静态参照载荷为：
Fa'=1750KN*1.45=2537.5KN
M'=5566.3KNm*1.45=8071.1KNm
而螺栓的计算载荷为：
Fa=1750KN
M=5566.3KNM

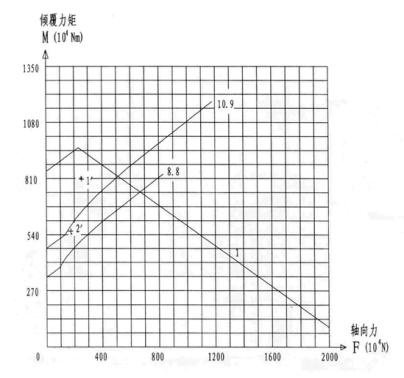

按上述计算结果，在承载能力曲线中选择，可确定选用 13*.45.2000.002 回转支承。
?
l 线为静态承载能力曲线
8.8 、 10.9 为螺栓承载曲线
1'- 静态载荷点
2'- 螺栓载荷点
1' 点再滚道静态承载曲线 1 下方，因此满足要求
2' 点在 10.9 级螺栓承载曲线下方，因此选择 0.9 级螺栓可以满足要求。 |
